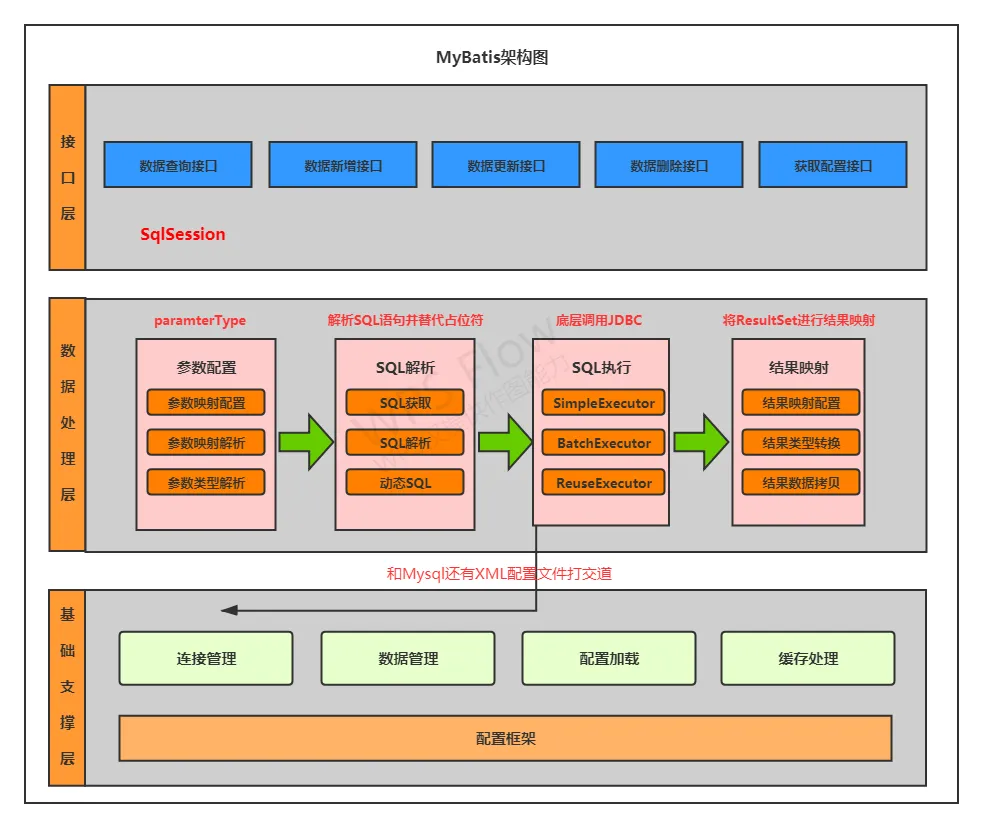

架构图

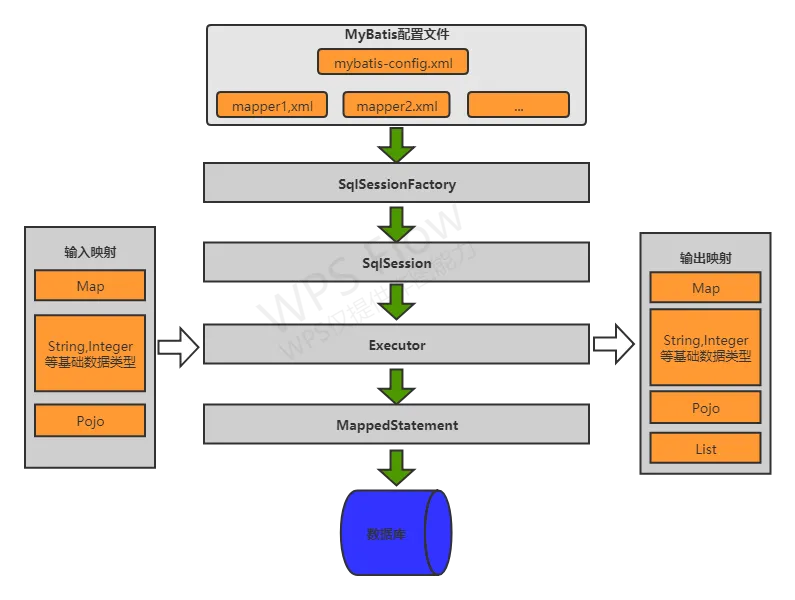

流程图

配置读取

SqlSessionFactoryBuilder

通过SqlSessionFactoryBuilder读取配置文件生成SqlSessionFactory

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public SqlSessionFactory build(Reader reader, String environment, Properties properties) {
    try {
      // xml属性解析
      XMLConfigBuilder parser = new XMLConfigBuilder(reader, environment, properties);
      // 从xml配置文件中获取生成sqlSessionFactory需要的配置信息
      return build(parser.parse());
    } catch (Exception e) {
      throw ExceptionFactory.wrapException("Error building SqlSession.", e);
    } finally {
      ErrorContext.instance().reset();
      try {
        reader.close();
      } catch (IOException e) {
        // Intentionally ignore. Prefer previous error.
      }
    }
  }

mapper.xml文件解析

XMLMapperBuilder

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public void parse() {
    // 判断该文件有没有被解析
   if (!configuration.isResourceLoaded(resource)) {
     // 解析mapper.xml的数据
     configurationElement(parser.evalNode("/mapper"));
     // 标识该配置文件已经被解析
     configuration.addLoadedResource(resource);
     // 将namespance和mapper绑定
     bindMapperForNamespace();
   }

   parsePendingResultMaps();
   parsePendingCacheRefs();
   parsePendingStatements();
 }

sql解析

SqlSouce

根据xml文件或映射语句解析成sql

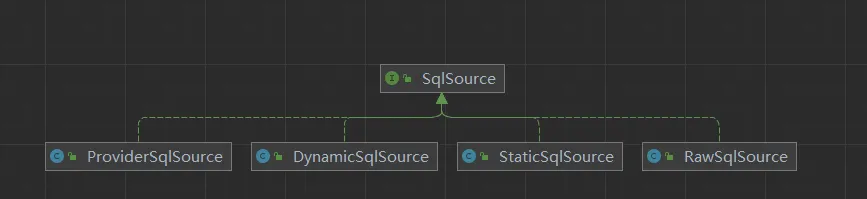

实现类

RawSqlSouce

负责处理静态sql,并将封装好的sql封装为StaticSqlSource返回

StaticSqlSource

处理静态sql可能含有”?”占位符，可以被数据直接执行

ProviderSqlSouce

处理方法上含有”@ProviderXXX”注解的sqlSource实现类

DynamicSqlSource

负责处理动态sql

sql执行

Executor

sql执行器

StatementHandler

最终由该组件负责sql执行
